Rotary Switchesロータリースイッチ

ロータリースイッチ、11シリーズ
SDR-11W

超小型のロータリースイッチです。
ツマミには色入れが可能です。外観部品にはモールドパーツを使用している為、絶縁性に優れ、安心してご使用いただけます。
使用用途 : ヘアドライヤーの電圧切替え等

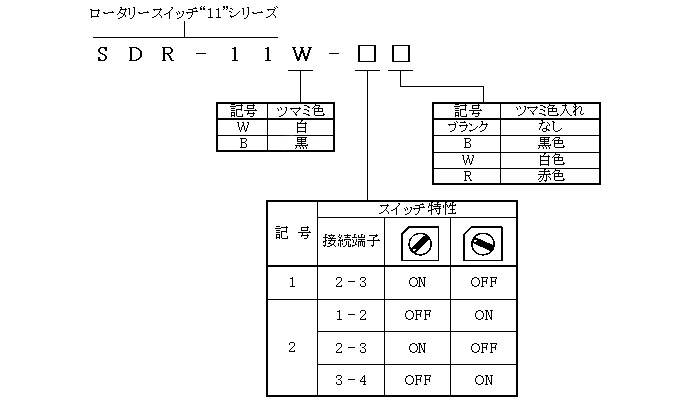

形名体系

共通仕様

定格電圧電流
電圧(AC):V
電流:A
電圧 電流
125 6



初期接触抵抗

30mΩ以下

初期絶縁抵抗

DC500Vにて100MΩ以上

耐電圧

AC 1,500V 1分間

機械的開閉耐久性

電気的開閉耐久性

50回(抵抗負荷)

使用温度範囲

-20℃~+70℃

半田耐熱性

300℃の半田ゴテで3秒以内



外形図

リード線接続端子
