Rocker Switchesロッカースイッチ

ロッカースイッチ、単極39シリーズ
W103A39BBGA0000

ツマミ部分が照光式のスナップイン型ロッカースイッチです。
非照光式もあります。

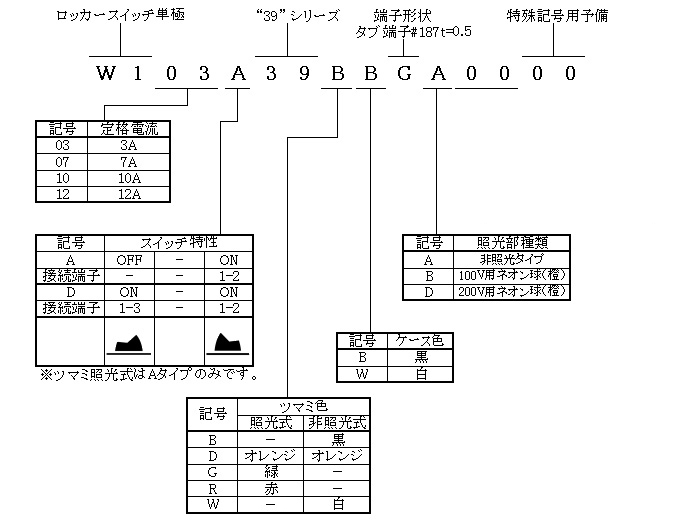

形名体系

共通仕様

定格電圧電流
電圧(AC):V
電流:A
電圧 電流
125 3 7 10 12
250 1.5 3.5 5 6

100V用ネオン球使用時の定格はAC125Vのみの仕様
200V用ネオン球使用時の定格はAC250Vのみの仕様

初期接触抵抗

20mΩ以下

初期絶縁抵抗

DC500Vにて100MΩ以上

耐電圧

AC 1,500V 1分間

機械的開閉耐久性

電気的開閉耐久性

10,000回(抵抗負荷)

使用温度範囲

-20℃~+70℃

半田耐熱性

300℃の半田ゴテで3秒以内

外形図
