プッシュスイッチ、PV3-163Lシリーズ
PV3163LBB000000
丸型のプッシュスイッチ。マイクロスイッチを使用しているため、軽快なクリック感があります。またマイクロスイッチは高容量タイプのものを使用。バリヤナット付ボタンはカラーバリエーションを豊富に取り揃えています。

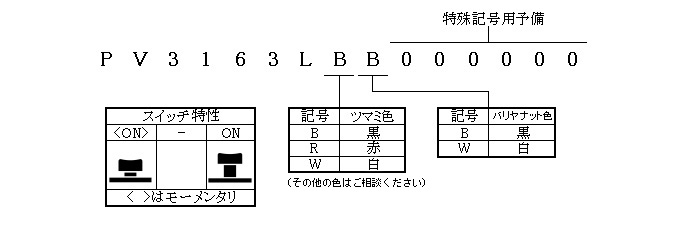

形名体系
共通仕様
- 定格電圧電流
電圧(AC):V
電流:A 電圧 電流 125 16 ー ー ー ー ー 250 16 ー ー ー ー ー 125V DC 0.6 ー ー ー ー ー 250V DC 0.3 ー ー ー ー ー
- 初期接触抵抗
50mΩ以下
- 初期絶縁抵抗
DC500Vにて100MΩ以上
- 耐電圧
非連続端子間にてAC 1,000V 1分間
- 機械的開閉耐久性
ー
- 電気的開閉耐久性
100,000回（抵抗負荷）
- 使用温度範囲
-20℃～+70℃
- 半田耐熱性
300℃の半田ゴテで3秒以内
外形図
端子形状詳細及びパネル取付注意事項
注意事項
半田付けを行う際は端子部に大きな力が加わらない様に注意して下さい。また半田部の熱が常温に戻るまでに端子、リード線に力を加えたりスイッチ動作を行わないようにして下さい。
ナットの締め付けトルクは0.2・m(2kgf・cm)以下で行って下さい。パネルへ取り付ける際は必ずナットを取り付けて下さい。
バリヤネットのみでパネルへ締め付けるとネジ部が破損する恐れがありますので絶対に行わないで下さい。
