Push Switchesプッシュスイッチ

プッシュスイッチ、2PV3-102Nシリーズ
2PV3102NLB00000

丸型のプッシュスイッチ。マイクロスイッチを使用しているため、軽快な
クリック感があります。
ボタンカラーのバリエーションを豊富に取り揃えています。

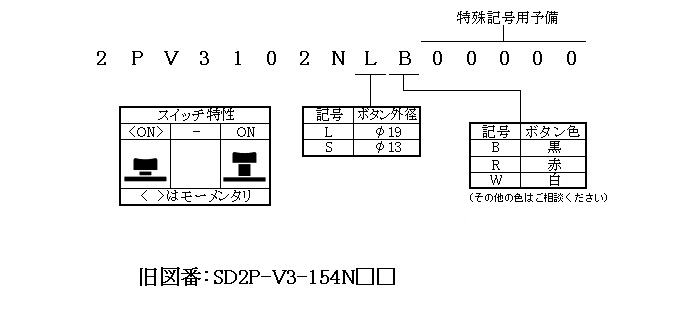

形名体系

共通仕様

定格電圧電流
電圧(AC):V
電流:A
電圧 電流
250 10
125V DC 0.6
250V DC 0.3



初期接触抵抗

50mΩ以下

初期絶縁抵抗

DC500Vにて100MΩ以上

耐電圧

同極端子間にてAC 1,000V 1分間

機械的開閉耐久性

電気的開閉耐久性

100,000回(抵抗負荷)

使用温度範囲

-20℃~+70℃

半田耐熱性

300℃の半田ゴテで3秒以内

外形図

端子形状詳細及びボタンSタイプ





注意事項



半田付けを行う際は端子部に大きな力が加わらない様に注意して下さい。また半田付け後、半田部の熱が常温に戻るまで端子、リード線に力を加えたりスイッチ動作を行わないようにして下さい。
